Description

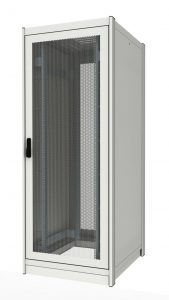

19” server omare so prirejene za vgradnjo strežnikov, širina 800 mm olajša delo pri urejanju večjega števila kabelskih povezav. Odprtine za uvod kablov na pokrovu in na podnožju omare omogočajo lažje delo pri montaži, robustna konstrukcija je prirejena tudi za večje obremenitve. Zasnova vpetja 19” profilov nudi več prostora v zadnjem delu omare za montažo energetskih delilnikov. Omare tipa Server so dobavljive v treh višinah (36, 42 in 46HE). V standardni izvedbi so strežniške omare sestavljene, opremljene s hitrosnemljivimi kovinskimi perforiranimi prednjimi in zadnjimi vrati ter kovinskimi stranicami.
Ostale dimenzije in izvedbe izdelujemo po naročilu.
Lastnosti
Tehnične lastnosti 19” server omare
- 19” profili server spredaj in zadaj, hitro nastavljivi po globini v rastru 20 mm
- zamik od 100/740/160 do 360 mm
- zamik 100/640/160 mm (za globino 800 mm)
- pokrov z odprtino za vgradnjo hladilne enote
- uvodi kablov:
- na dnu omare: z vseh strani,
- na pokrovu omare
- spredaj in zadaj perforirana kovinska vrata:
- kot odpiranja: 1200
- zračnost: 70 %, ključavnica z nihajno ročico
- hitrosnemljivi bočni stranici, reža za hlajenje spodaj, mini ključavnica
- ozemljitveni set
- stopnja zaščite IP20
- nosilnost omare 5000 N (opcijsko do 9000 N)
- skladnost IEC 60297-1 in IEC 60297-2
- CE certifikat 73/23/EEC LVD
Tehnični podatki
| Naziv |
W mm |
D mm |
d1 mm |
d mm |
H mm |
HE |
| S60080 36HE |
600 |
800 |
80 |
640 |
1806 |
36 |
| S60080 42HE |
600 |
800 |
80 |
640 |
2073 |
42 |
| S60080 46HE |
600 |
800 |
80 |
640 |
2250 |
46 |
|
| S60100 36HE |
600 |
1000 |
100 |
740 |
1806 |
36 |
| S60100 42HE |
600 |
1000 |
100 |
740 |
2073 |
42 |
| S60100 46HE |
600 |
1000 |
100 |
740 |
2250 |
46 |
|
| S60120 36HE |
600 |
1200 |
100 |
740 |
1806 |
36 |
| S60120 42HE |
600 |
1200 |
100 |
740 |
2073 |
42 |
| S60120 46HE |
600 |
1200 |
100 |
740 |
2250 |
46 |
|
|
| S70100 36HE |
700 |
1000 |
100 |
740 |
1806 |
36 |
| S70100 42HE |
700 |
1000 |
100 |
740 |
2073 |
42 |
| S70100 46HE |
700 |
1000 |
100 |
740 |
2250 |
46 |
|
| S70120 36HE |
700 |
1000 |
100 |
740 |
1806 |
36 |
| S70120 42HE |
700 |
1000 |
100 |
740 |
2073 |
42 |
| S70120 46HE |
700 |
1000 |
100 |
740 |
2250 |
46 |
|
| S8080 36HE |
800 |
800 |
100 |
740 |
1806 |
36 |
| S8080 42HE |
800 |
800 |
100 |
740 |
2073 |
42 |
| S8080 46HE |
800 |
800 |
100 |
740 |
2250 |
46 |
|
| S80100 36HE |
800 |
1000 |
100 |
740 |
1806 |
36 |
| S80100 42HE |
800 |
1000 |
100 |
740 |
2073 |
42 |
| S80100 46HE |
800 |
1000 |
100 |
740 |
2250 |
46 |
|
| S80120 36HE |
800 |
1200 |
100 |
740 |
1806 |
36 |
| S80120 42HE |
800 |
1200 |
100 |
740 |
2073 |
42 |
| S80120 46HE |
800 |
1200 |
100 |
740 |
2250 |
46 |
Uporabna višina omare je označena v standardnih enotah U (HE), 1HE = 44.45mm Razlaga enot
Pomen oznak
| Tip omare |
Širina cm |
Globina cm |
Višina HE |
Spredaj |
Zadaj |
Stranica L |
Stranica D |
| 19″ server omara |
60 |
|
36 |
0 |
0 |
0 |
0 |
|
|
|
42 |
Sk |
Sk |
1 |
1 |
|
|
80 |
46 |
Kp |
Kp |
2 |
2 |
|
70 |
100 |
|
Kv |
Kv |
3 |
3 |
|
|
120 |
|
Wp |
Ks |
4 |
4 |
|
80 |
|
|
|
Ko |
|
|
|
|
|
|
|
Wp |
|
|
| 19″ server omara |
60 |
80 |
36 |
Sk |
Ks |
2 |
2 |
19″ server omara 6080 36HE SkKs22
Legenda oznak
- St – steklena vrata
- Sk – steklena vrata v kovinskem okvirju
- Sp – steklena vrata v kovinskem perforiranem okvirju
- Kv – kovinska vrata
- Kp – kovinska perforirana vrata
- Wp – dvojna kovinska perforirana vrata
- Ko – perforirana kovinska stena
- Ks – kovinska stena
- 1 – bočna stranica
- 2 – bočna stranica s hladilnimi režami
- 3 – perforirana bočna stranica
- 4 – bočna stranica z ventilatorjem
