Description

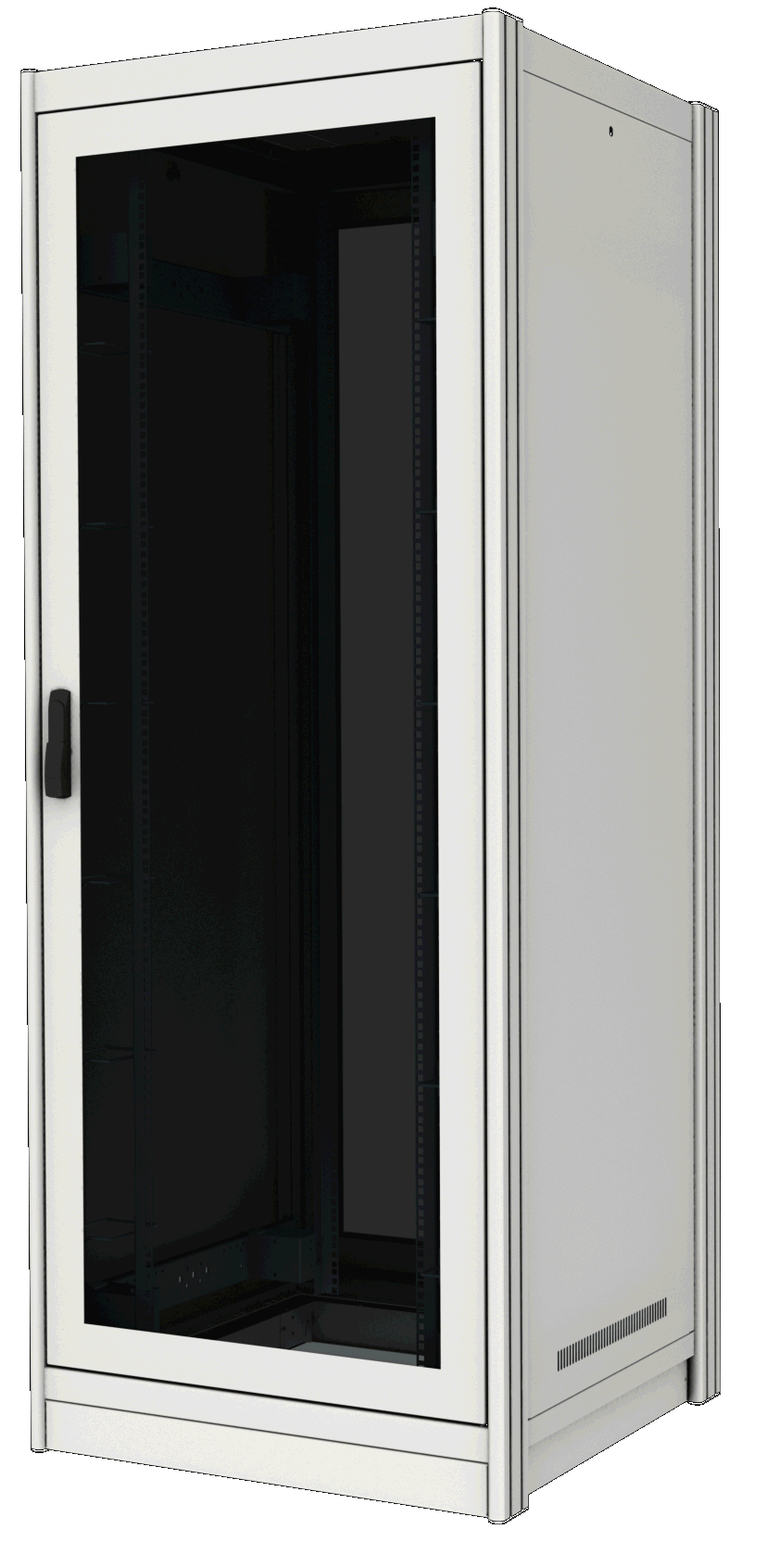

Komunikacijska omara 19” Net je prirejena za namestitev v večja omrežja z velikim številom kabelskih povezav. Odprtine za uvod kablov na pokrovu in na podnožju omare omogočajo lažje delo pri montaži, robustna konstrukcija omogoča tudi večje obremenitve. Omare tipa Net so dobavljive v treh višinah (36, 42 in 46HE). V standardni izvedbi so komunikacijske omare sestavljene, opremljene s steklenimi prednjimi vrati v kovinskem okvirju in kovinskimi stranicami.
Ostale dimenzije in izvedbe izdelujemo po naročilu.
Lastnosti
Tehnične lastnosti 19” komunikacijske omare Net

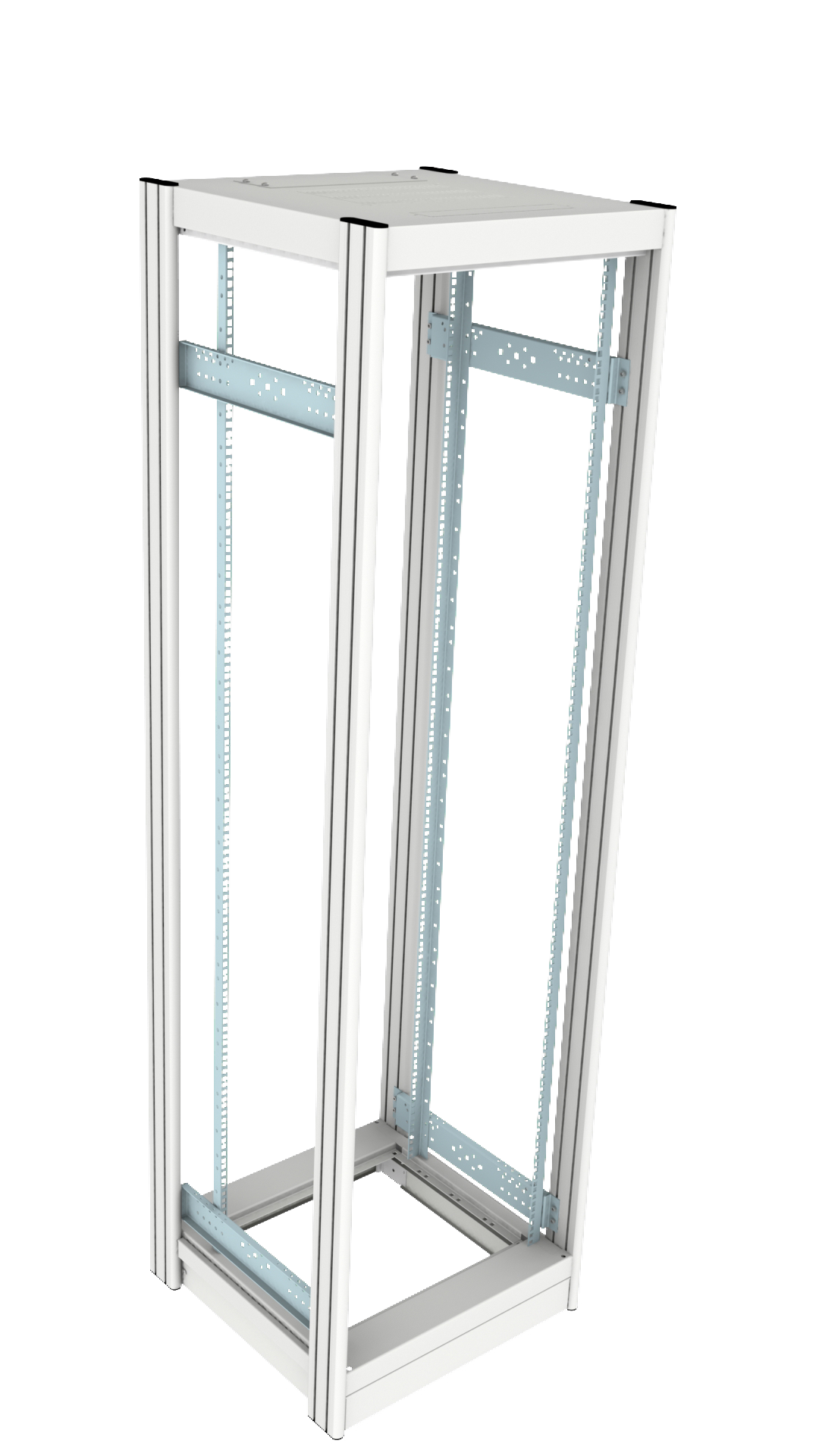

- 19” profili Net spredaj in zadaj, hitro nastavljivi po globini v rastru 20 mm
- zamik 140/440-540/120 mm
- zamik 120/380/100 mm (za globino 600 mm)
- pokrov z odprtino za vgradnjo hladilne enote
- uvodi kablov:
- na dnu omare: z vseh strani,
- na pokrovu omare

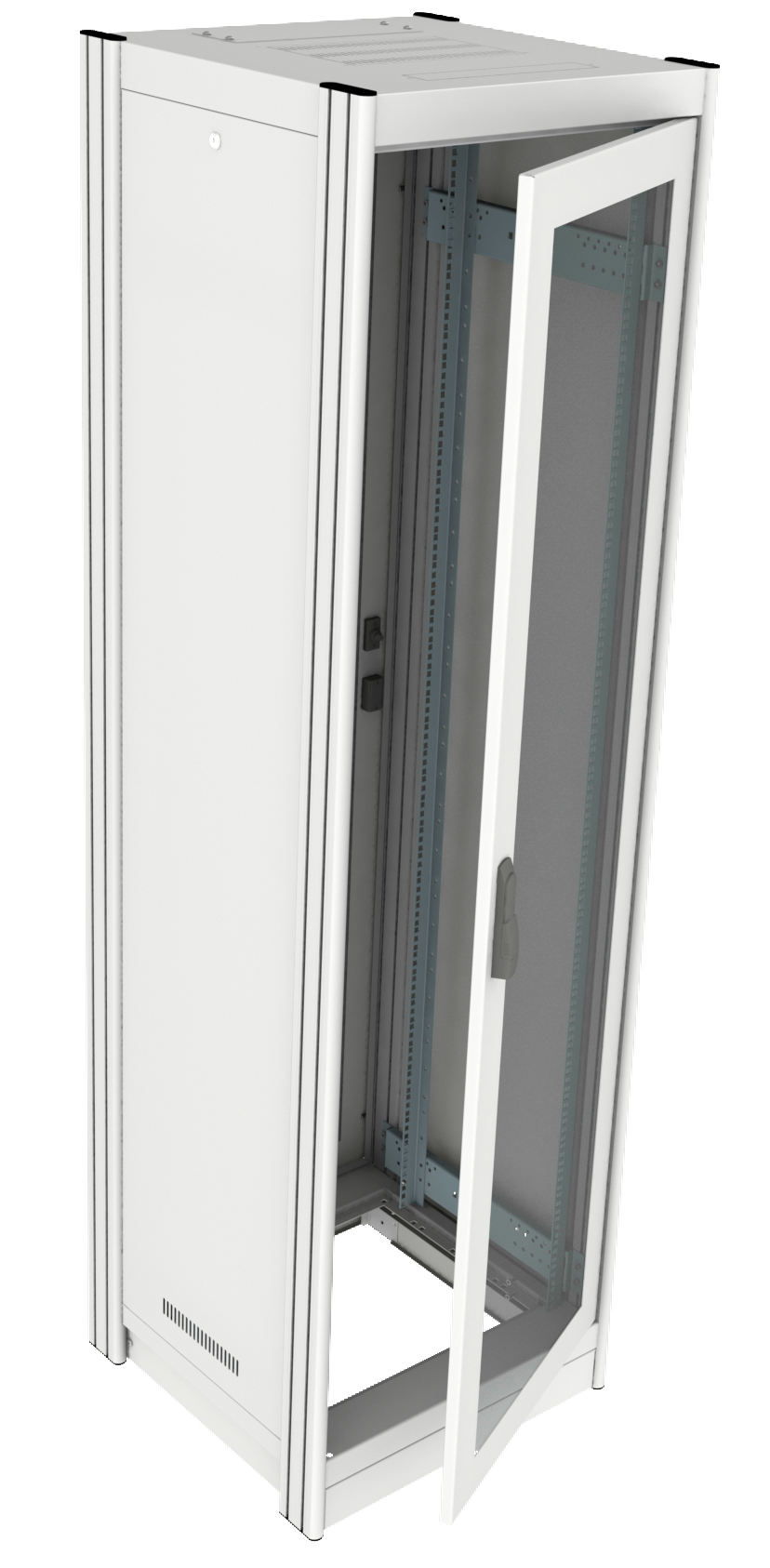

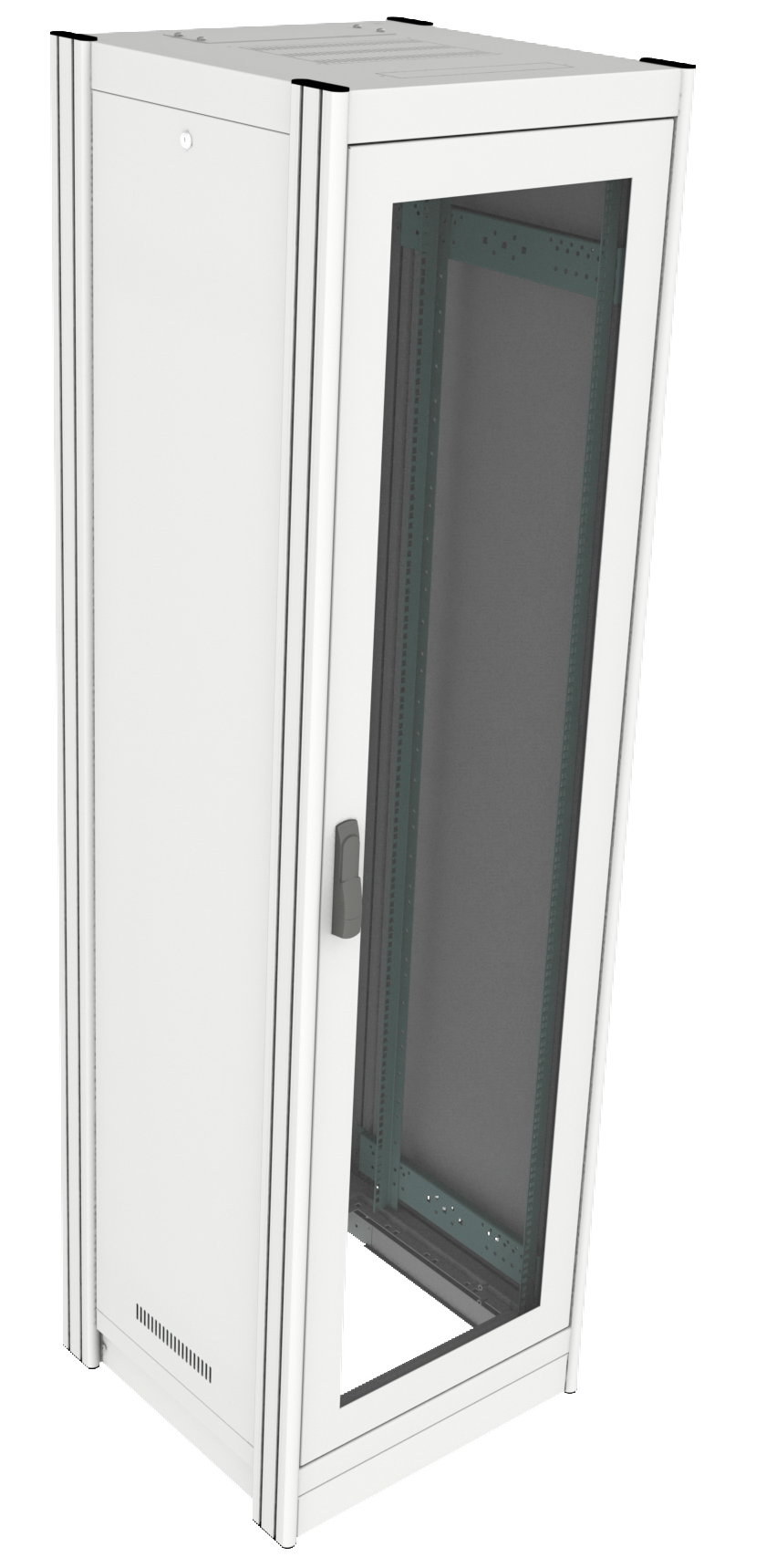

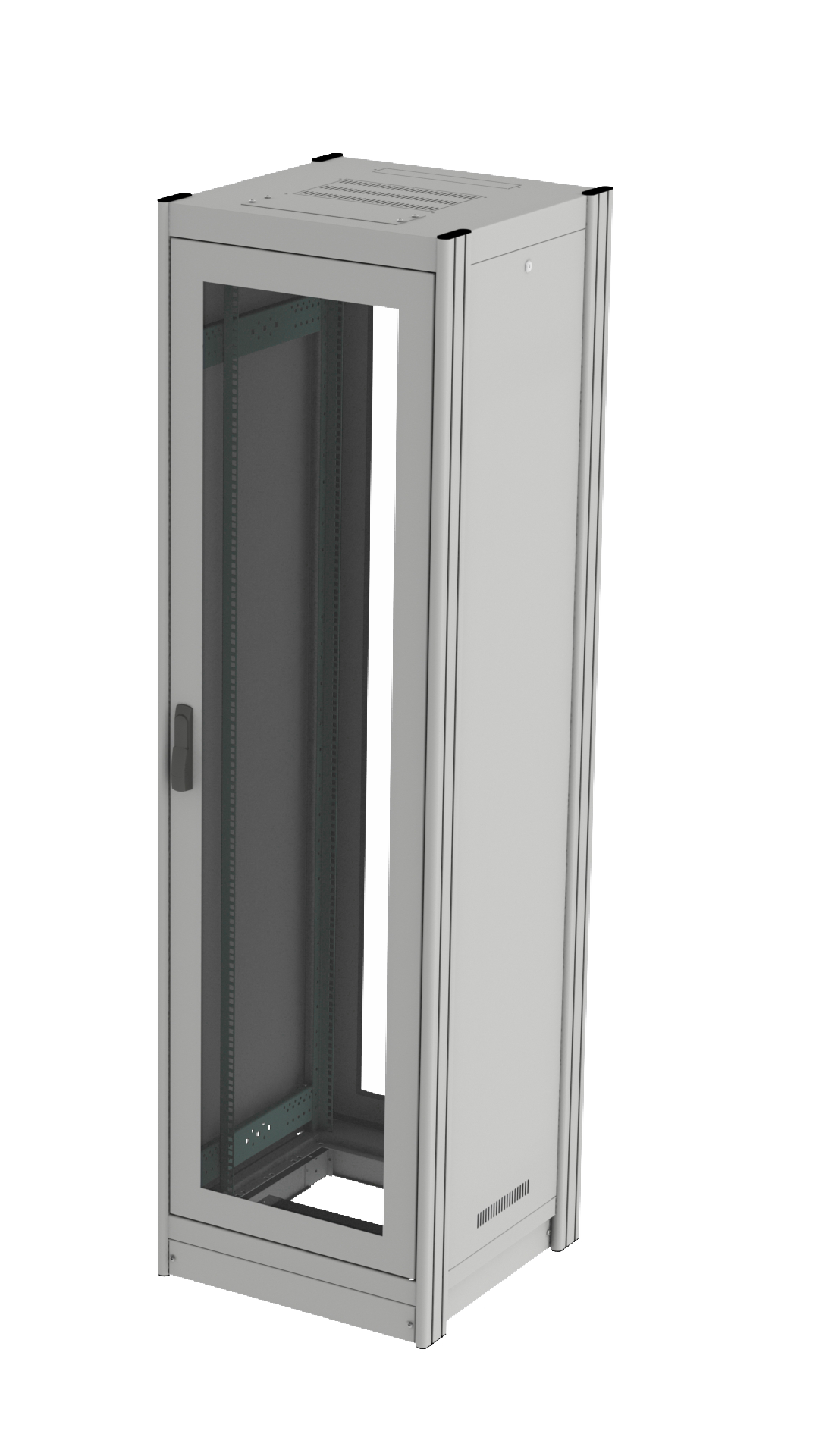

- spredaj steklena vrata v kovinskem okvirju:
- kot odpiranja: 1200
- ključavnica z nihajno ročico
- hitrosnemljivi bočni stranici, reža za hlajenje spodaj, mini ključavnica
- stopnja zaščite IP20
- nosilnost omare 5000 N (opcijsko do 8000 N)
- skladnost IEC 60297-1 in IEC 60297-2
- CE certifikat 73/23/EEC LVD
Tehnični podatki
| Naziv |
W mm |
D mm |
d1 mm |
d mm |
H mm |
HE |
| Net 60060 36HE |
600 |
600 |
120 |
380 |
1806 |
36 |
| Net 60060 42HE |
600 |
600 |
120 |
380 |
2073 |
42 |
| Net 60060 46HE |
600 |
600 |
120 |
380 |
2250 |
46 |
|
| Net 60080 36HE |
600 |
800 |
140 |
540 |
1806 |
36 |
| Net 60080 42HE |
600 |
800 |
140 |
540 |
2073 |
42 |
| Net 60080 46HE |
600 |
800 |
140 |
540 |
2250 |
46 |
|
| Net 70070 36HE |
700 |
700 |
140 |
440 |
1806 |
36 |
| Net 70070 42HE |
700 |
700 |
140 |
440 |
2073 |
42 |
| Net 70070 46HE |
700 |
700 |
140 |
440 |
2250 |
46 |
|
| Net 80080 36HE |
800 |
800 |
140 |
540 |
1806 |
36 |
| Net 80080 42HE |
800 |
800 |
140 |
540 |
2073 |
42 |
| Net 80080 46HE |
800 |
800 |
140 |
540 |
2250 |
46 |
Uporabna višina omare je označena v standardnih enotah U (HE), 1HE = 44.45mm
Razlaga enot
Pomen oznak
Pomen oznak
| Tip omare |
Širina cm |
Globina cm |
Višina HE |
Spredaj |
Zadaj |
Stranica L |
Stranica D |
| 19″ omara Net |
60 |
60 |
36 |
0 |
0 |
0 |
0 |
|
|
|
42 |
St |
Sk |
1 |
1 |
|
70 |
70 |
46 |
Kv |
Ks |
2 |
2 |
|
|
|
|
|
Kv |
3 |
3 |
|
80 |
80 |
|
|
|
4 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
19″ omara Net
|
60 |
80 |
36 |
St |
Ks |
2 |
2 |
19″ omara Net 60080 36HE StKs22
Legenda oznak
- St – steklena vrata
- Sk – steklena vrata v kovinskem okvirju
- Sp – steklena vrata v kovinskem perforiranem okvirju
- Kv – kovinska vrata
- Kp – kovinska perforirana vrata
- Wp – dvojna kovinska perforirana vrata
- Ko – perforirana kovinska stena
- Ks – kovinska stena
- 1 – bočna stranica
- 2 – bočna stranica s hladilnimi režami
- 3 – perforirana bočna stranica
- 4 – bočna stranica z ventilatorjem
