19” zidna mrežna omarica NetZ

Description

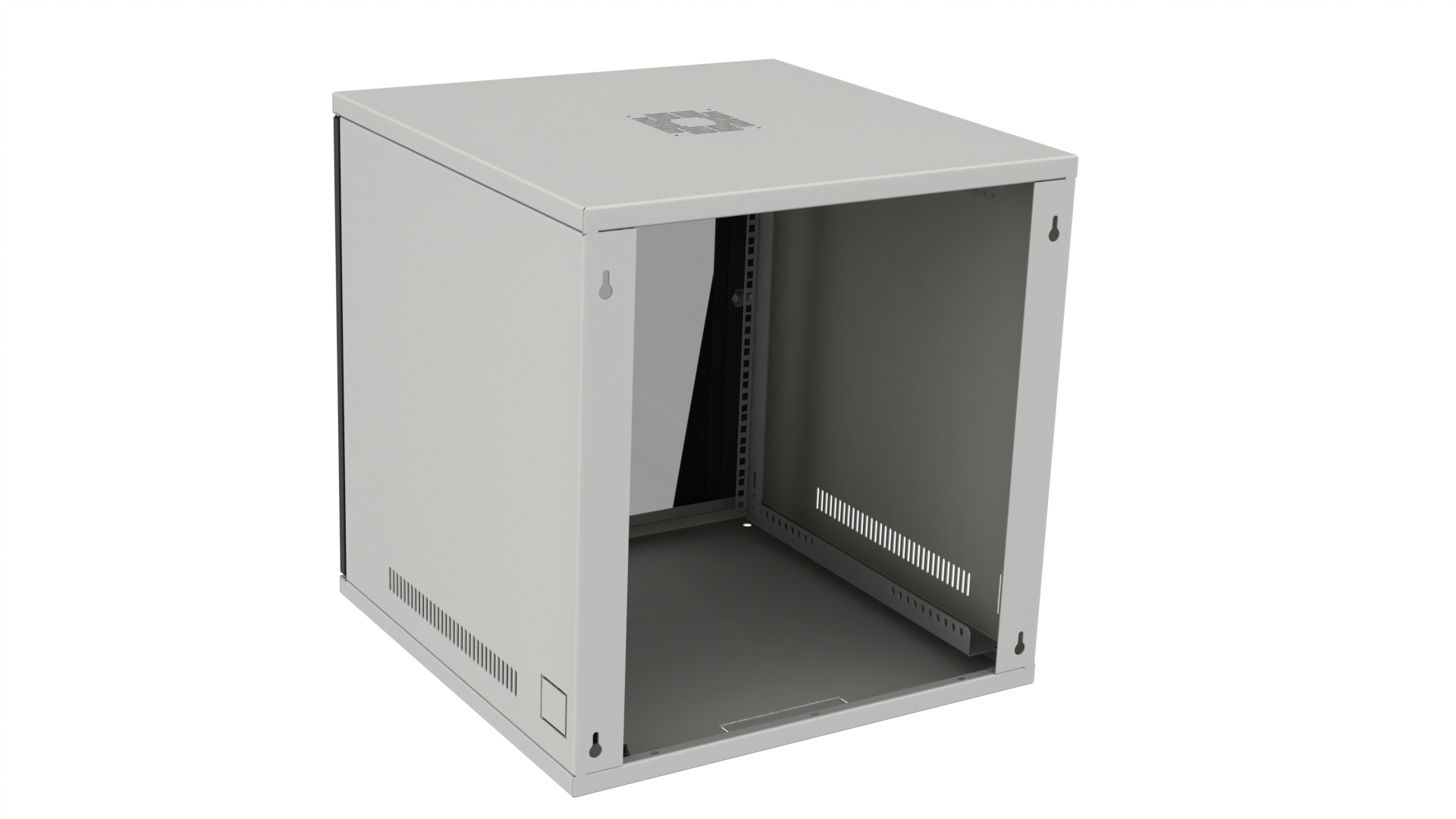

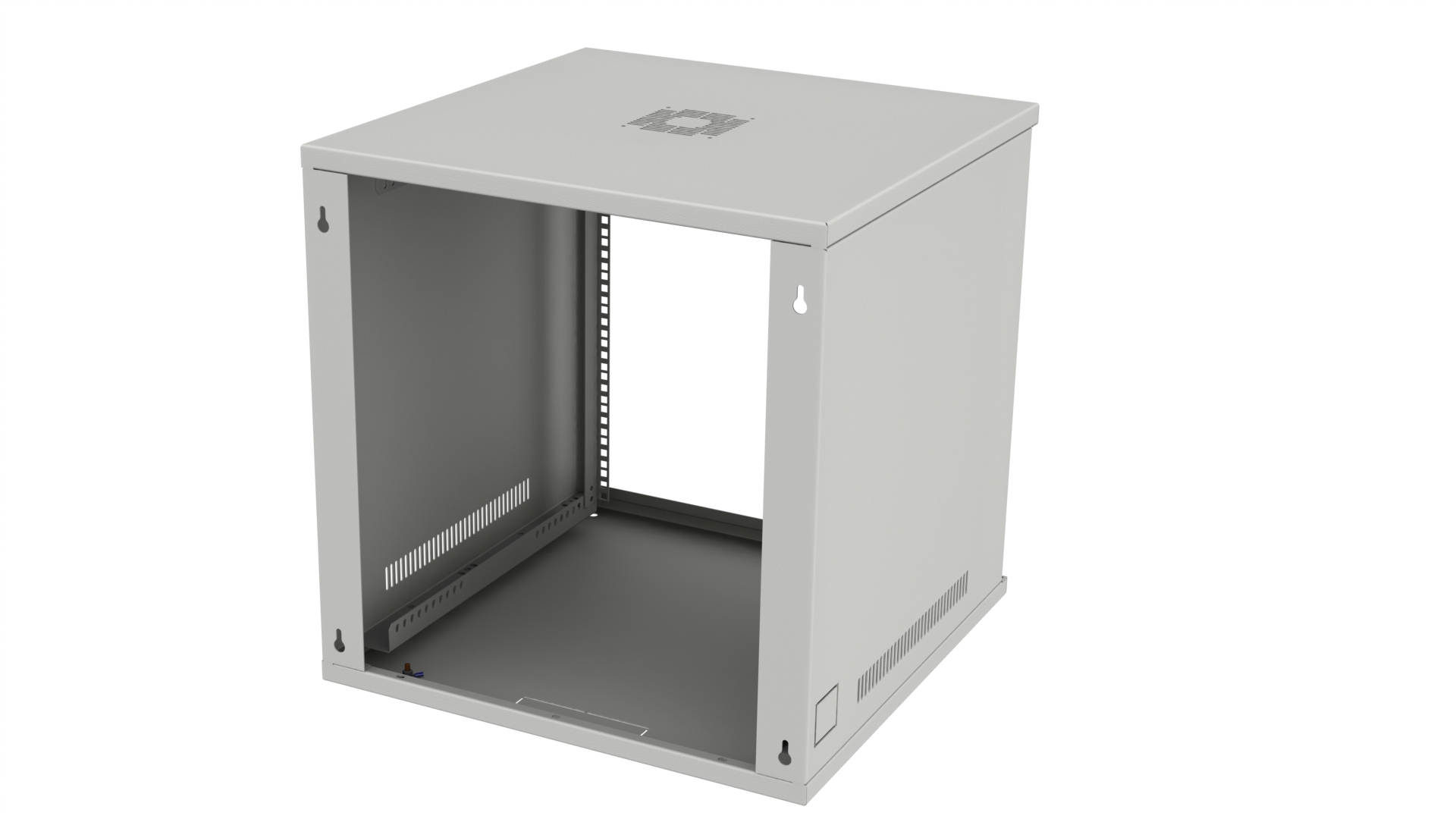

19” komunikacijske omare NetZ so prirejene za manjša omrežja in stensko montažo. Odprtine za uvod kablov na pokrovu in na dnu omare omogočajo lažje delo pri montaži, robustna konstrukcija je prirejena tudi za večje obremenitve. Omare tipa NetZ so dobavljive v petih višinah (6, 9, 12, 15 in 18HE). V standardni izvedbi so omare sestavljene, opremljene s steklenimi prednjimi vrati in snemljivimi kovinskimi stranicami.

Ostale dimenzije in izvedbe izdelujemo po naročilu.

Lastnosti

Tehnične lastnosti 19” komunikacijske omare NetZ

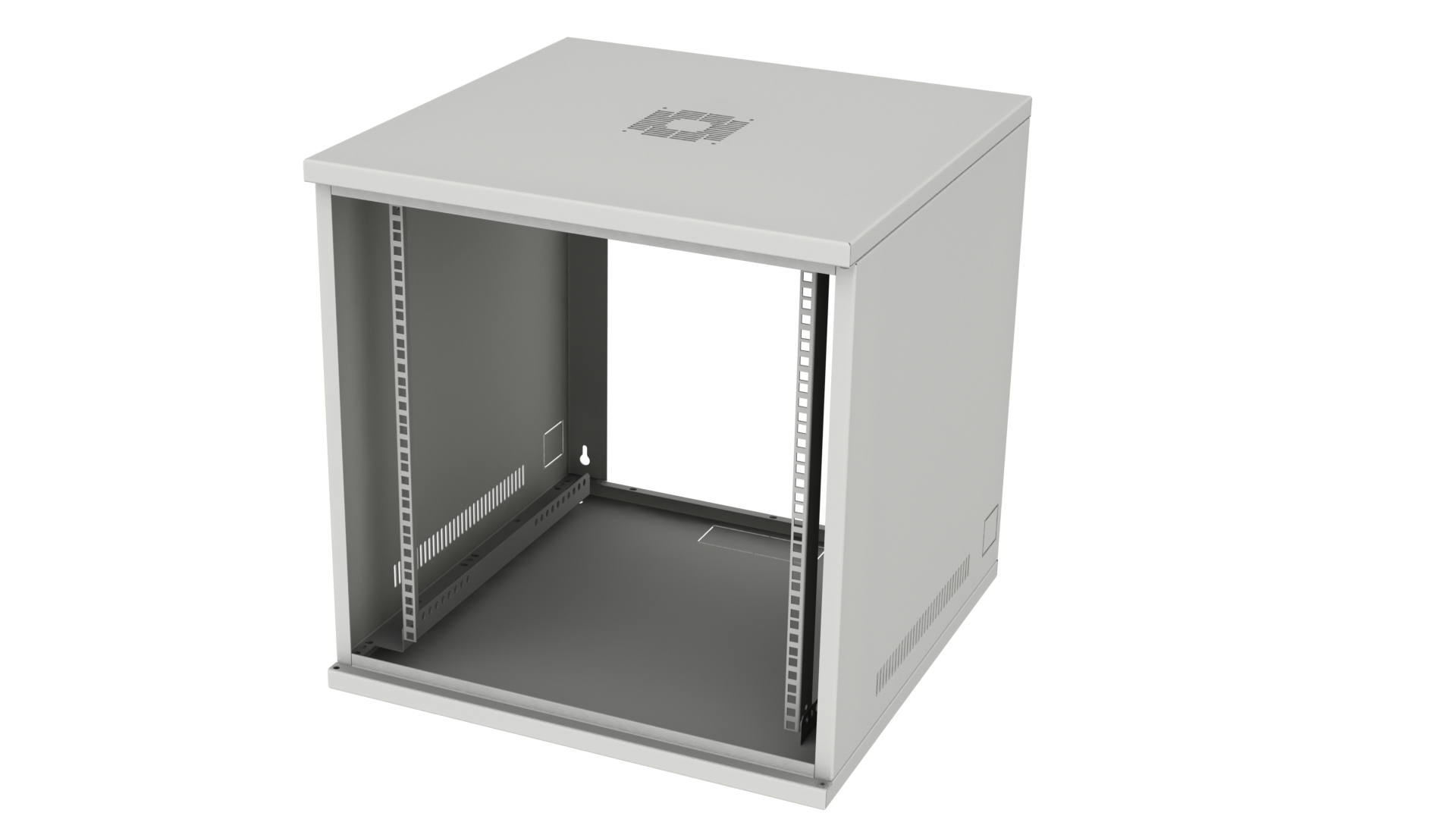

19” profili Net spredaj in zadaj, nastavljivi po globini v rastru 20 mm
- zamik 100/200-300/100 mm
uvodi kablov:
- na dnu omare: zadaj
- na pokrovu omare: zadaj

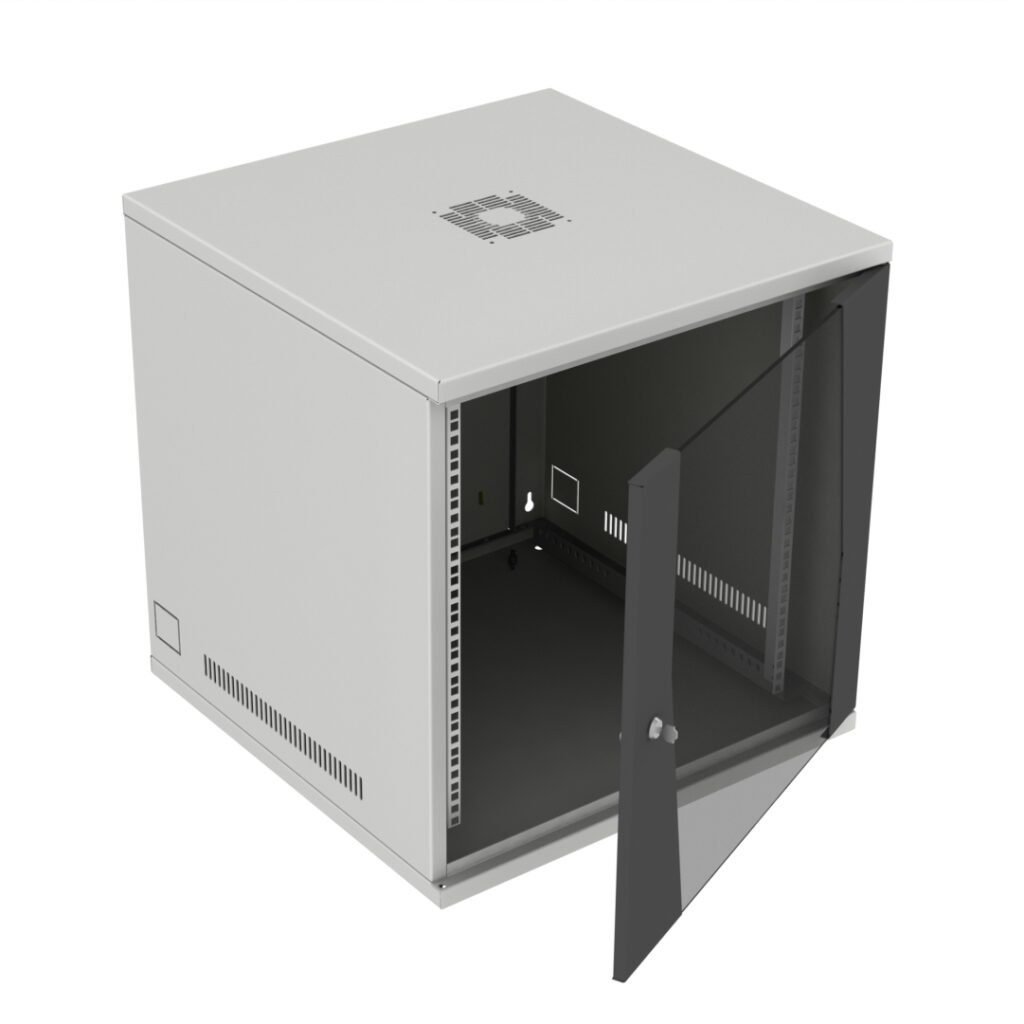

spredaj steklena vrata, mini ključavnica
- kot odpiranja: 120⁰
hitro snemljivi bočni stranici, reža za hlajenje spodaj, mini ključavnica

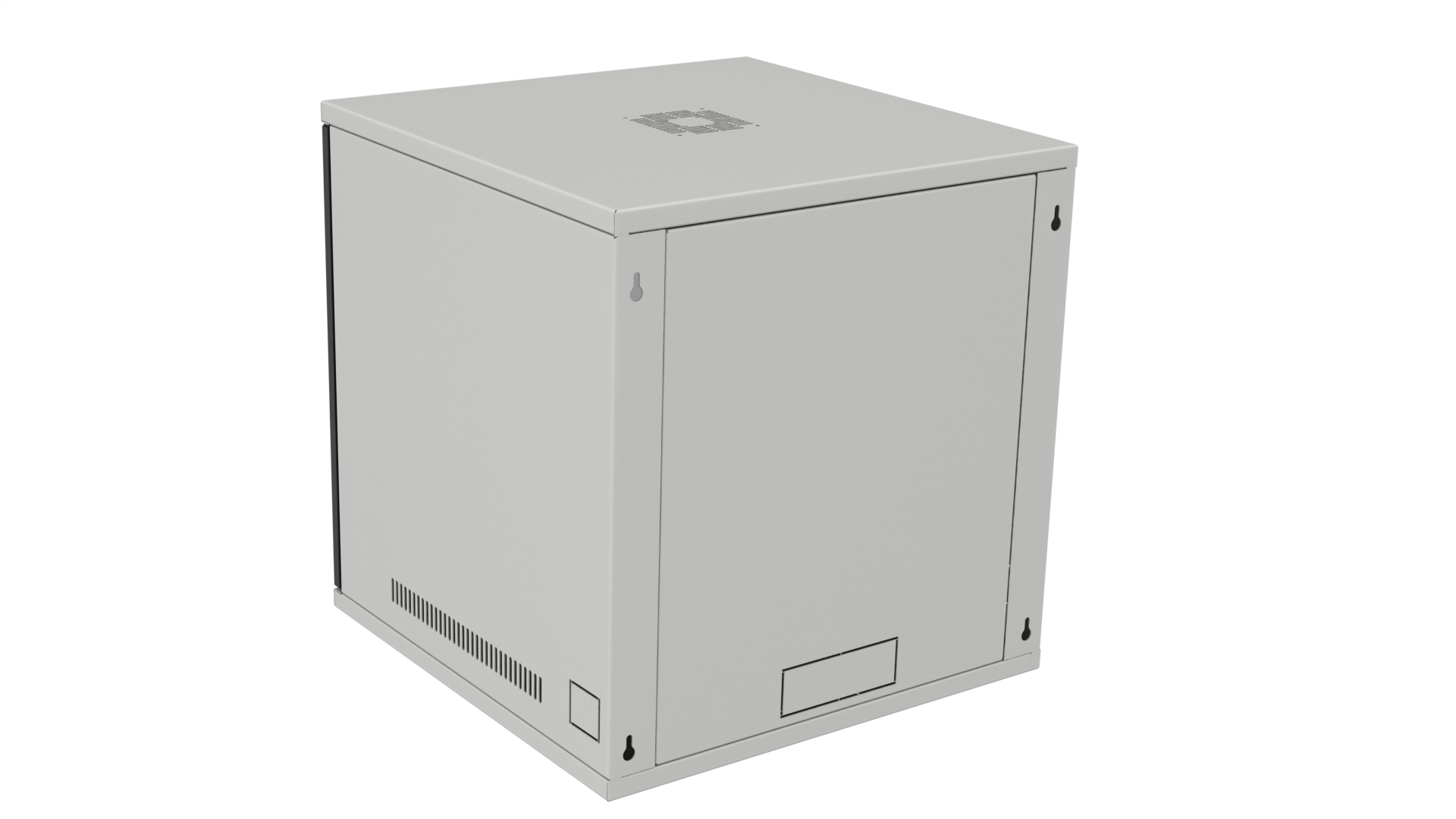

kovinska stena zadaj

ozemljitveni set

stopnja zaščite IP20
nosilnost omare 1000 N
skladnost IEC 60297-1 in IEC 60297-2
CE certifikat 73/23/EEC LVD

Tehnični podatki

Naziv	W mm	D mm	d1 mm	d mm	H mm	HE
NetZ 60040 6HE	600	400	100	200	335	6
NetZ 60040 9HE	600	400	100	200	468	9
NetZ 60040 12HE	600	400	100	200	601	12

NetZ 60050 6HE	600	500	100	300	335	6
NetZ 60050 9HE	600	500	100	300	468	9
NetZ 60050 12HE	600	500	100	300	601	12
NetZ 60050 15HE	600	500	100	300	735	15

NetZ 60060 12HE	600	600	100	400	601	12
NetZ 60060 15HE	600	600	100	400	735	15
NetZ 60060 18HE	600	600	100	400	868	18

Uporabna višina omare je označena v standardnih enotah U (HE), 1HE = 44.45mm Razlaga enot

Pomen oznak

Tip omare	Širina cm	Globina cm	Višina HE	Spredaj	Zadaj	Stranica L	Stranica D
19″ omara NetZ	60	40	6	0		0	0
		50	9	Sk	Ks
		60	12	St		2	2
			15
			18


19″ omara NetZ	60	50	12	Sk	Ks	2	2

19″ omara NetZ 6050 12HE SkKs22

Legenda oznak

St – steklena vrata
Sk – steklena vrata v kovinskem okvirju
Sp – steklena vrata v kovinskem perforiranem okvirju
Kv – kovinska vrata
Kp – kovinska perforirana vrata
Wp – dvojna kovinska perforirana vrata
Ko – perforirana kovinska stena
Ks – kovinska stena
1 – bočna stranica
2 – bočna stranica s hladilnimi režami
3 – perforirana bočna stranica
4 – bočna stranica z ventilatorjem
