Description

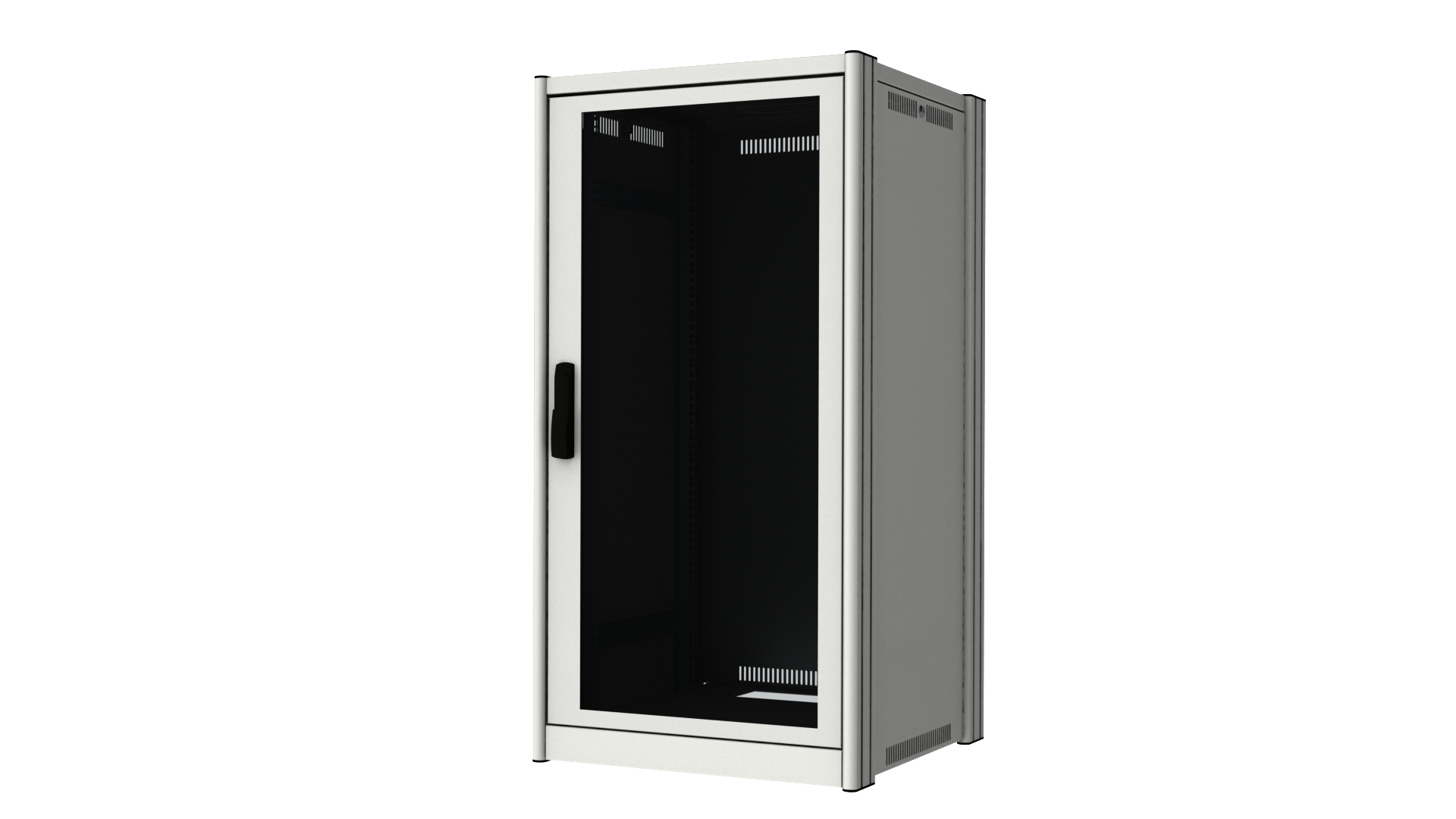

19” komunikacijske omare NetM so prirejene za manjša omrežja. Pri večjem številu kabelskih povezav in omejitvah pri višini omare je širina omare 800 mm prava izbira. Odprtine za uvod kablov na pokrovu in na dnu omare omogočajo lažje delo pri montaži, robustna konstrukcija je prirejena tudi za večje obremenitve. Omare tipa NetM so dobavljive v petih višinah (12, 15, 18, 24 in 30HE). V standardni izvedbi so omare sestavljene, opremljene s hitro snemljivimi steklenimi prednjimi vrati (steklena vrata v kovinskem okvirju, širine 800 mm) in kovinskimi stranicami.
Ostale dimenzije in izvedbe izdelujemo po naročilu.
Lastnosti
Tehnične lastnosti 19” omare NetM
- 19” profili Net spredaj in zadaj, hitro nastavljivi po globini v rastru 20 mm
- pokrov z odprtino za vgradnjo hladilne enote
- uvodi kablov:
- na dnu omare: zadaj
- na pokrovu omare: zadaj in ob strani
- spredaj steklena vrata (za širino 800 mm v kovinskem okvirju):
- kot odpiranja: 1200
- mini ključavnica
- hitrosnemljivi bočni stranici, reža za hlajenje spodaj, mini ključavnica
- kovinska stena zadaj, hitrosnemljiva
- ozemljitveni set
- stopnja zaščite IP20
- nosilnost omare 2500N
- skladnost IEC 60297-1 in IEC 60297-2
- CE certifikat 73/23/EEC LVD
Tehnični podatki
| Naziv |
W mm |
D mm |
d1 mm |
d mm |
H mm |
HE |
| NetM 60050 12HE |
600 |
500 |
100 |
300 |
630 |
12 |
| NetM 60050 15HE |
600 |
500 |
100 |
300 |
770 |
15 |
| NetM 60050 18HE |
600 |
500 |
100 |
300 |
900 |
18 |
|
| NetM 60060 12HE |
600 |
600 |
100 |
400 |
630 |
12 |
| NetM 60060 15HE |
600 |
600 |
100 |
400 |
770 |
15 |
| NetM 60060 18HE |
600 |
600 |
100 |
400 |
900 |
18 |
| NetM 60060 24HE |
600 |
600 |
100 |
400 |
1170 |
24 |
| NetM 60060 30HE |
600 |
600 |
100 |
400 |
1430 |
30 |
|
| NetM 80080 18HE |
800 |
800 |
100 |
600 |
900 |
18 |
| NetM 80080 24HE |
800 |
800 |
100 |
600 |
1170 |
24 |
| NetM 80080 30HE |
800 |
800 |
100 |
600 |
1430 |
30 |
Uporabna višina omare je označena v standardnih enotah U (HE), 1HE = 44.45mm
Razlaga enot
Pomen oznak
| Tip omare |
Širina cm |
Globina cm |
Višina HE |
Spredaj |
Zadaj |
Stranica L |
Stranica D |
| 19″ omara NetM |
60 |
|
36 |
0 |
0 |
0 |
0 |
|
|
|
42 |
St |
Sk |
1 |
1 |
|
|
80 |
46 |
Kp |
Kp |
2 |
2 |
|
70 |
100 |
|
Kv |
Kv |
3 |
3 |
|
|
120 |
|
Wp |
Ks |
4 |
4 |
|
80 |
|
|
|
Ko |
|
|
|
|
|
|
|
Wp |
|
|
19″ omara NetM
|
60 |
80 |
36 |
St |
Ks |
2 |
2 |
19″ omara NetM 6080 36HE StKs22
Legenda oznak
- St – steklena vrata
- Sk – steklena vrata v kovinskem okvirju
- Sp – steklena vrata v kovinskem perforiranem okvirju
- Kv – kovinska vrata
- Kp – kovinska perforirana vrata
- Wp – dvojna kovinska perforirana vrata
- Ko – perforirana kovinska stena
- Ks – kovinska stena
- 1 – bočna stranica
- 2 – bočna stranica s hladilnimi režami
- 3 – perforirana bočna stranica
- 4 – bočna stranica z ventilatorjem
